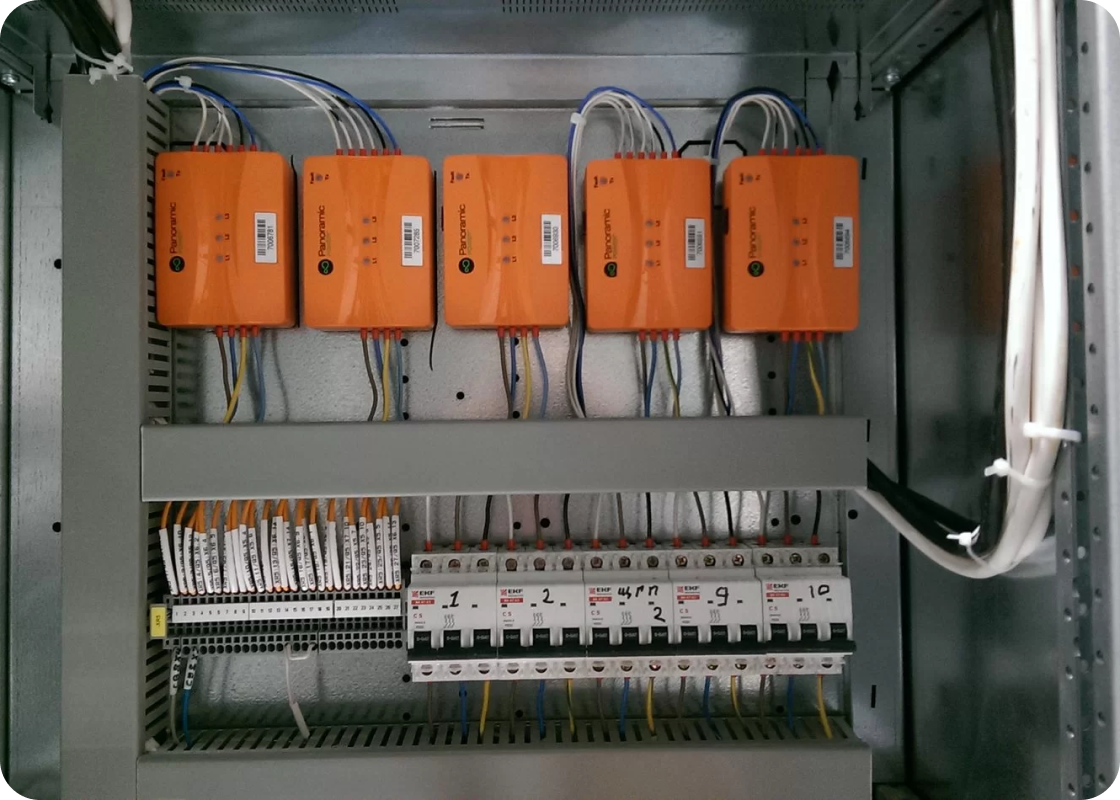

Моніторинг датчиків електроенергії

Переваги

Дані будуть доступні з будь-якого веб-браузера на будь-якому пристрої

Управління елементами контролю

Розширюваність системи

Простота установки системи

Історія даних зберігається на хмарному сервері до 3-х років (може бути розглянута пролонгація)

Відображення графіків гістограм за всіма параметрами, які будуть встановлені

Експорт звітів у форматі Excel таблиць

Відправка e-mail повідомлень на вибрані e-mail адреси

Приклад застосування

Завдання клієнта - зняття показань з датчиків та їх відправка на e-mail. У клієнта було встановлено такі датчики

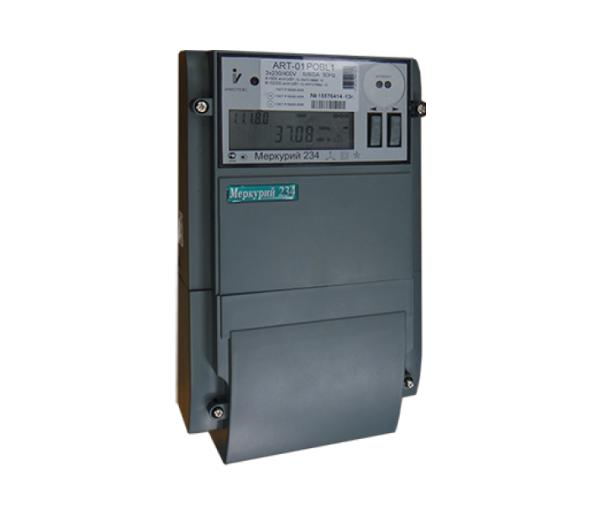

Лічильник електроенергії Меркурій 234 ART-03P (імпульсний вихід)

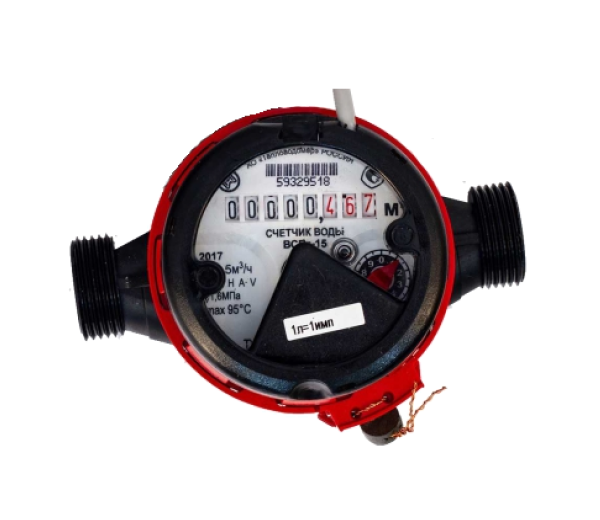

Лічильник гарячої води ВСГд-15 (імпульсний вихід)

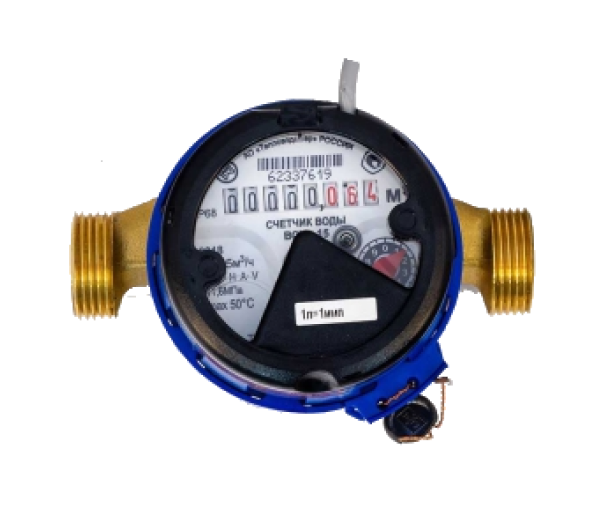

Лічильник холодної води ВСХд-15 (імпульсний вихід)

Запропоновані рішення

На підставі отриманої інформації ми запропонували встановлення блоку моніторингу з двома варіантами виконання на вибір:

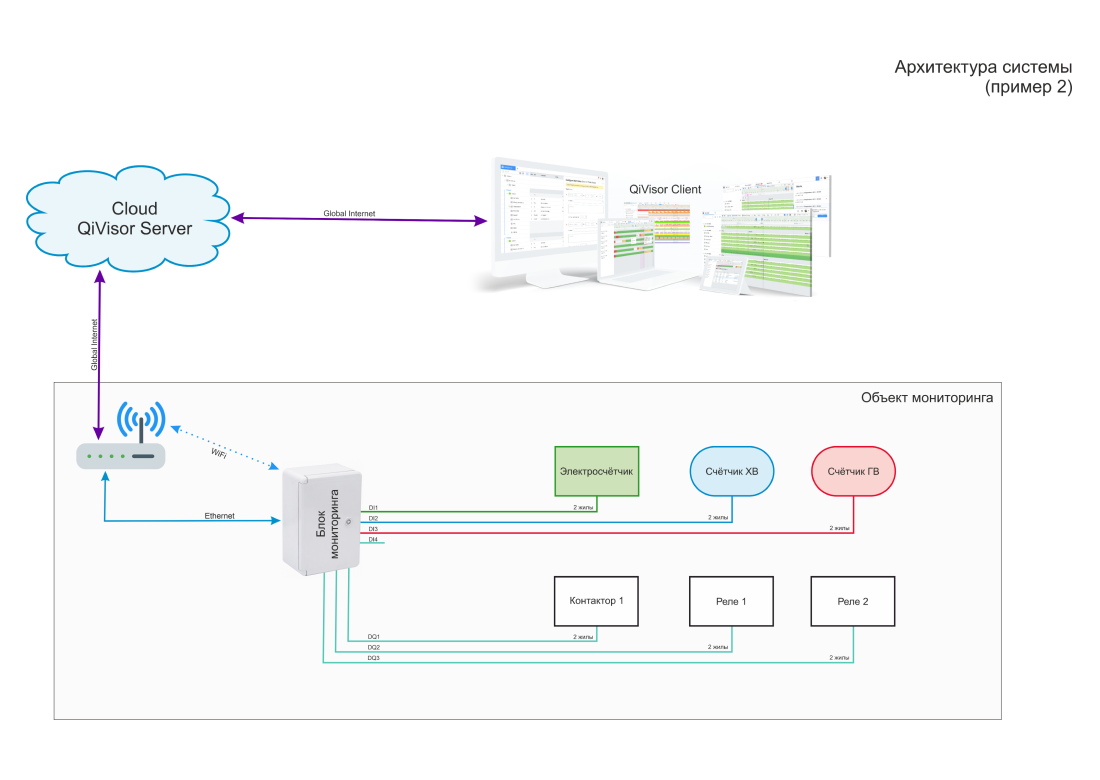

Архітектура системи 1

Пристрій має вбудований акумулятор, який дозволяє йому працювати за відсутності постійного живлення (не менше 24 год). Пристрій має апаратний лічильник імпульсів на кожен вхідний сигнал, тобто, від кожного лічильника. Мікроконтролер обробляє вхідні сигнали та передає отримані дані на хмарний сервер. Також цей контролер здійснює email-розсилку на задані e-mail адреси.

автономність, можливість керування 3 споживачами, які управляються через контактори або твердотільні реле (ввімкнення-вимкнення світла, кондиціонерів, живлення розеток тощо).

Переваги:

В основі блоку моніторингу знаходиться мікроконтролер, який має 4 вхідні сигнали (від лічильників) і 3 вихідні (сухий контакт) БЕЗ МОЖЛИВОСТІ РОЗШИРЕННЯ. Цей пристрій відноситься до класу IoT (Internet Of Things).

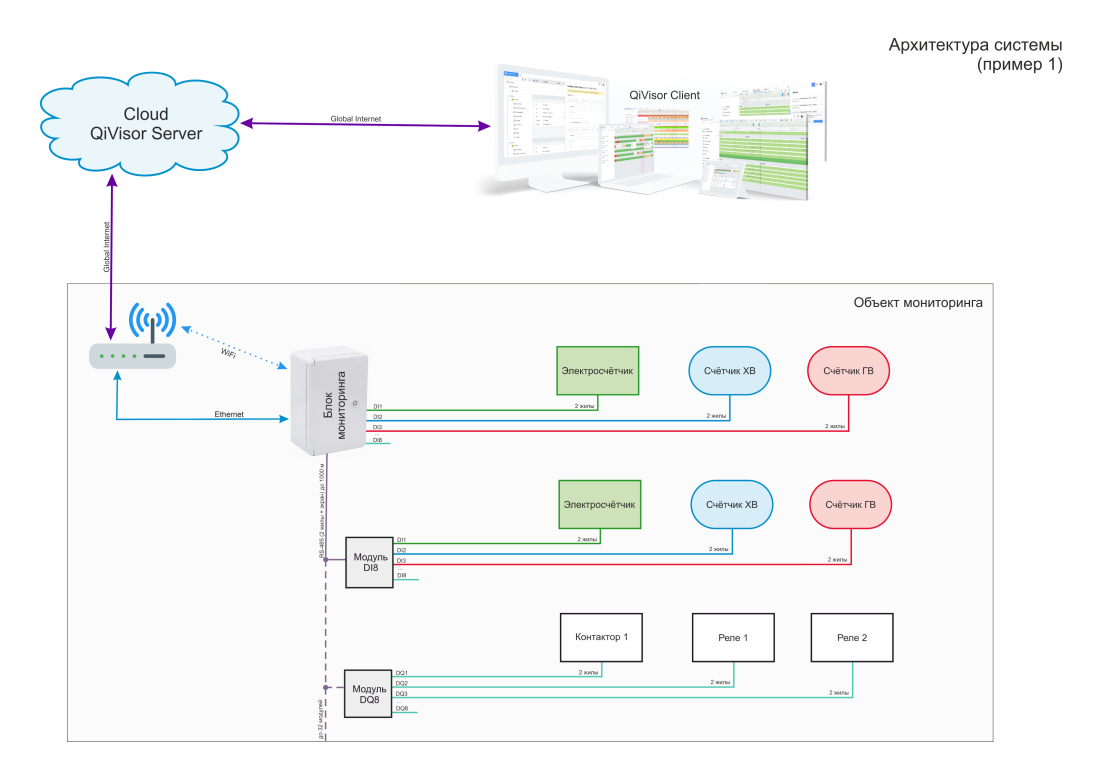

Архітектура системи 2

Контролер, спільно з модулями, що підключаються, здійснює обробку сигналів і відправку даних на хмарний сервер. Також цей контролер здійснює e-mail розсилку на задані e-mail адреси з можливістю налаштування правил повідомлень.

​​Контролер підтримує віддалене підключення до нього, щоб додати або змінити програмне забезпечення. Апаратні можливості контролера, завдяки промисловому інтерфейсу RS-485, дозволяють розширити функціонал системи під'єднавши модуль аналогових входів або дискретних виходів, який дозволяє керувати більшою кількістю споживачів.

Переваги:

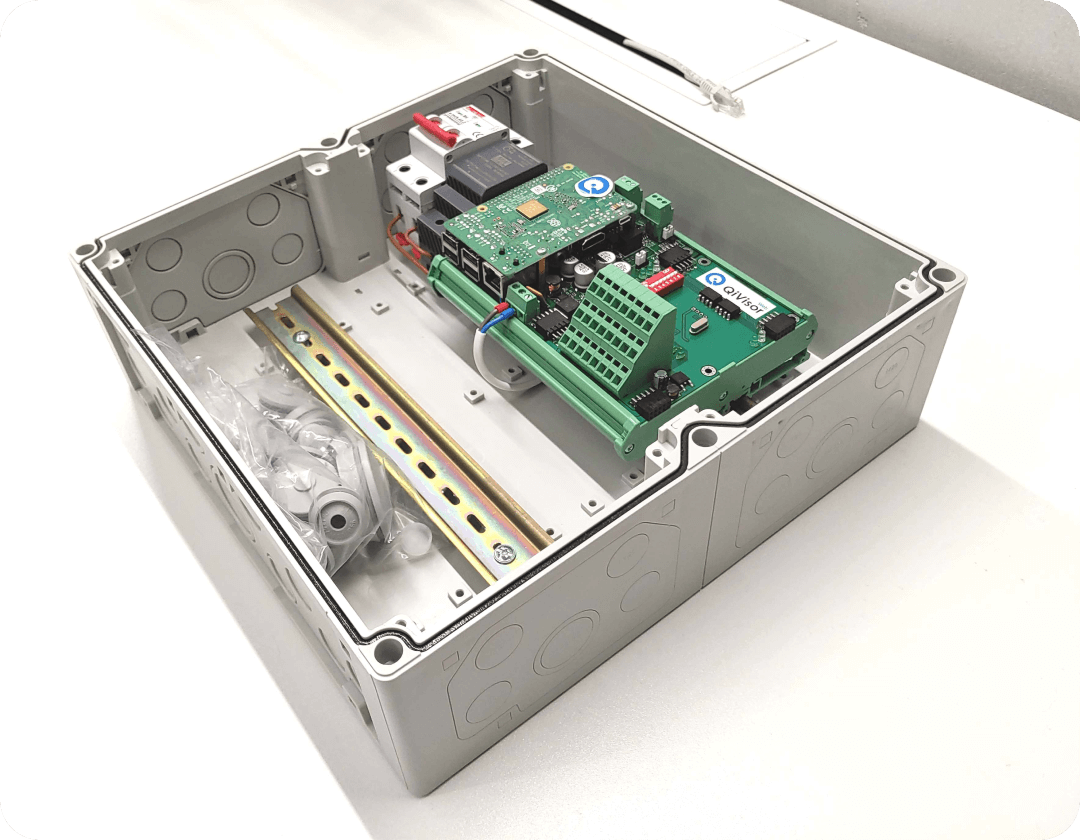

В основі блоку моніторингу знаходиться промисловий контролер на базі одноплатного комп'ютера Raspberry Pi, який працює під операційною системою Linux. Контролер комплектується модулем вхідних дискретних сигналів (8 входів) із можливістю розширення. Цей модуль має апаратний лічильник імпульсів на кожному вході. МАКСИМАЛЬНА КІЛЬКІСТЬ ПІДКЛЮЧЕНИХ МОДУЛІВ - 32 ШТ.
